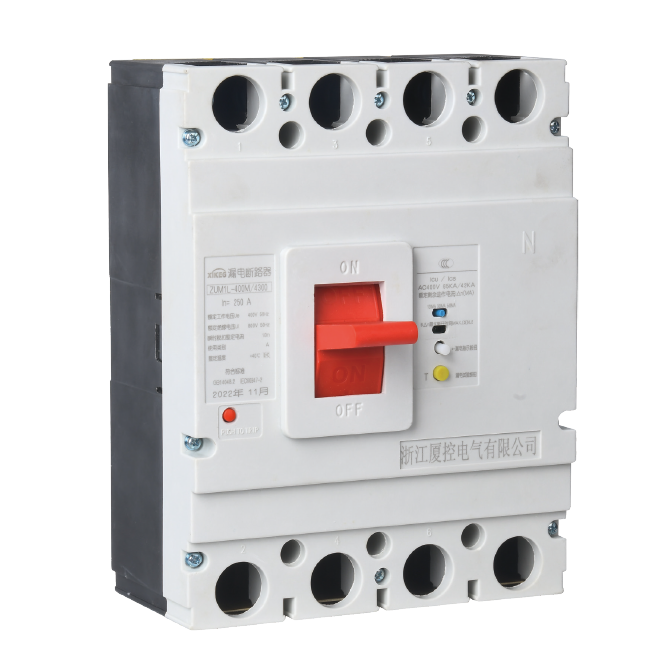

ZUM1L 塑殼漏電斷路器

2022-11-23 04:58:27

概述

ZUM1L 系列帶剩余電流保護型料外殼式斷路器（以下簡稱斷路器），是本公司采用國際先進設計、制造技術研制、開發的新型斷路器之一。其額定絕緣電壓為 800V，適用于交流 50Hz，額定工作電 400V. 額定電流至 630A 電路中作不頻繁轉換及電動機不頻繁起動之用。

斷路器有過載、短路和欠電壓保護功能，能保護線路和電源設備不受損壞，同時還可以對過電流不能檢測出的長期存在的接地故障可能引起火災危提供保護。斷路器按照其額定極限分?jǐn)嗄芰Γ?UCO 的高低，分為 M 型（較高分?jǐn)啵?、H 型（高分?jǐn)嘈停┒?lèi)。該斷路器具有體積小，分?jǐn)喔?、飛孤短、抗振動等特點。

本斷路器可垂直安裝（即豎裝）也可水平安裝（即橫裝）

木斷路器不可的進線，即只評 1、3、5 電源線，2、4、6 接負載線，斷路器適用于隔離，本斷路器產品執行下列標準：

IEC60947-1 及 GB/T14048.1 總則

IEC60947-2 及 GB14048.2 低壓斷路器及附錄 B 帶剩余電流保護斷路器

IEC60947-4 及 GB14048.4 接觸器和電動機起動器

IEC60947-5 及 GB14048.5 機電式控制電路電器

型號含義

注：1 不帶電報警單元模塊無代號為：帶漏電報警單元模塊并在工作方式一時用 I 表示，在工作方式二時用Ⅱ表示。

2. 三極產品無代號，四極時分 A、B、C、D

3. 配電用斷路器無代號，保護電動機用斷路器以 2 表示

4. 手柄直接操作無代號；電動操作用 P 表示，轉動手柄用 Z 表示。

附件

注：脫中方式及內部附件代號首位數字 2 表示電磁（瞬時）脫扣器，3 表示熱動 - 電磁（復式）

脫扣器后兩位數字表示內部附件代號

分類

按產品極數分為三極與四極。四極產品中中極（N 極）的形式分四種

A 型 :N 極不安裝過電流脫扣元件，且 N 極始終接通，不與其它三極一起合分

B 型 :N 極不安裝過電流脫扣元件，且 N 極與其它三極一起合分（N 極先合后分）

C 型 :N 極安裝過電流脫扣元件，且 N 極與其它三極 * 合分（N 極先合后分）

D 型 :N 極安裝過電流脫扣元件，且 N 極始終接通，不與其它三極一起合分

按額定電流 A）分 :ZUM1L-125 為 (10)、16、20、25、32、40、50、63、80、100、125A+ 級；

ZUM1L-250 為 100、125、140、160、180、200、225、250A 八極。

ZUM1L-400 為 225、250、315、350、400A 五級；

ZUM1L-630 為 400、500、630A 三級。

【帶（）為不推薦規格】；

按連接方式分為板前接線、板后接線、插入式三種。

按過電流脫扣器型式分為勢動電磁（復式）型、電磁式（瞬時）型兩種。

按斷路器是否帶附件分帶附件和不帶附件兩種

附件分內部附件和外部附件：內部附件有分勵脫扣器、欠壓脫扣器、漏電報警單元模塊、輔助觸頭和報觸頭

適用工作環境

●安裝地點的海拔高度 2000M 及以下；

●周?chē)橘|(zhì)溫度不高于 +40℃和不低于 -5℃；且 24 小時平均值不超過 35℃（特殊訂貨除外）；

●安裝地點的空氣相對濕度在最高溫度為 +40C 時不超過 50%；在較低溫度下可以有較高的相對濕度。最濕月的平均最低溫度不超過 +25℃，該月的平均最大相對濕度不超過 90%，并考慮溫度變化發生在產品表面上的凝露；

●污染等級為Ⅲ級；

●斷路器主電路安裝類別為Ⅲ，不接至主電路的輔助電路和控制電路，安裝類別為Ⅱ；

●在無爆炸危險的介質下，且介質無足以腐蝕金屬和破壞絕綠的氣體與導電塵埃的地方；

●在沒有雨雪侵襲的地方；

●斷路器應按產品的使用說明書安裝。

主要技術指標

注 :1. 極限分?jǐn)嗯c飛弧距離包含橫裝與豎裝 ;

2. 本系列三極斷路器接三相負載時，負載不能帶中性線，否則該斷路器會產生誤動作 ;

3. 本系列三級斷路器接單相負載時，相線接左極，中性線接右極，不要接中心極。

剩余電流保護動作時間見表 3

主要特點

常規的帶剩余電流保護斷路器的漏電工作電源取樣為二相，本系列斷路器為三相，若缺任一相，斷路器漏電保護模塊仍能正常工作；額定剩余動作電泡 I △ n 及最大斷開時間根據實際情況現場可調；外型體積積尺寸與 ZUM1 系列斷路器的規格相同，安裝具有較好的互換性。

具有漏電報警輸出功能；符合 IEC60947 的附錄 B 的電磁兼容要求；

環境溫度變化的降容系數

溫度變化的降容系數見表 4
